1. Định nghĩa Van cổng

- Van cổng là dạng van dùng để đóng, mở hoàn toàn một dòng lưu chất trên đường ống.  Một van cổng mở ra bằng cách nâng một cánh cổng ra khỏi đường dẫn của chất lỏng. Đặc điểm khác biệt của van cổng là cánh cổngđược thiết kế song song với dòng lưu chất.

- Ngoài ra van cổng còn có khả năng điều tiết dòng lưu chất vô cùng tốt. Van cổng là một van đa chiều có nghĩa là hoạt động của van được thực hiện bằng tay quay hoặc điều khiển điện. Vì van phải xoay nhiều vòng để chuyển từ vị trí mở sang vị trí đóng, hoạt động chậm cũng ngăn chặn hiệu ứng búa nước.

2. Cấu tạo của Van bướm

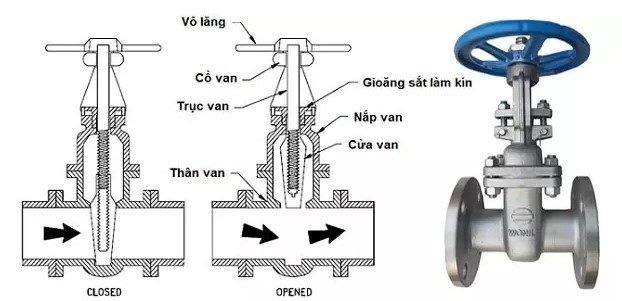

Cấu tạo van cổng

- Thân van là một trung tâm bao gồm các vị trí ốc và bu lông định vị. Thân van cổng được là từ nhiều vật liệu khác nhau như Van cổng gang, Van cổng inox, Van cổng đồng, Van cổng Thép. Ngoài ra thân van có thể kết nối: Ren, Hàn  hoặc Then chốt.

- Cửa van là 2 mặt bích kết nối với đường ống bằng lỗ bulong và ốc định vị. Gioăng và đệm được chèn giữa 2 mặt bích của đường ống và van để có thể làm kín 2 đầu với nhau.

- Nắp van nằm ở phía trên là nơicó thể mở ra để thay hoặc bảo trì đĩa van. Vị trí này có một lỗ nhỏ để trục van xuyên thẳng. Có nhiều dạng van cổng vì vậy nắp van ghép lại bằng mặt bích, ren, hàn.

- Tay quay, Trục van, Đĩa Van là một chuỗi liên kết với nhau đường thẳng và nằm trong thân van. Vị trí tay quay trên đầu được kết nối với trục van ở giữa cuối cùng là đĩa van nằm bên dưới. Khi xoay vô lăng theo kim đồng hồ chuỗi liên kết này sẽ kéo trục van lên và ngược lại. Vì vậy, hiện tượng Mở/Đóng xuất hiện tại của van.

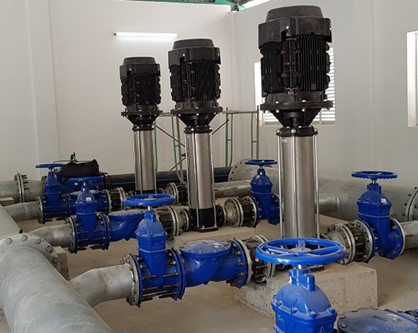

3. Ứng dụng của van cổng

- Van cổng được sử dụng rộng rãi trong nghành công nghiệp. Ngành công nghiệp dầu khí, dược phẩm, sản xuất, ô tô, hàng hải. Nhà máy điện, xử lý nước, cấp thoát nước, nhiệt điện, thủy điện.

- Van cổng hoạt động trong nhiều môi trường khác nhau như: Chất lỏng, khí, hơi, hóa chất. Áp suất đạt được 16bar. Nhiệt độ đạt được lên đến 350 độ C tùy thuộc vào chất liệu.
